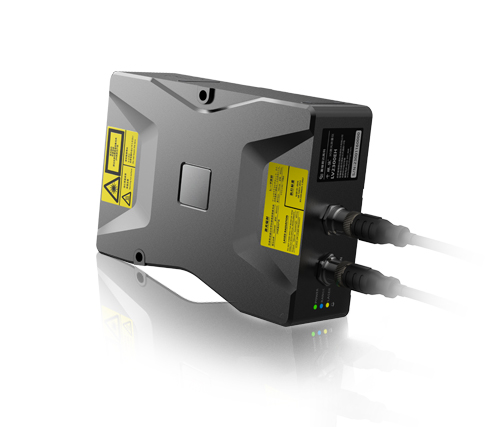

LV2300EH（超高速中大視場激光輪廓測量?jī)x）
產品特征
高速；可靠；高精；易用
應用場景
軌道；制鞋；輪胎等領域
技術參數
核心參數 | LV2300EH |
基準距 mm | 300 |
測量范圍MR mm | ±100mm |
FOV范圍 | 130近~150基~160遠 |
Z重復精度 | ≤5μm |
X重復精度 | ≤50μm |
X方向數據間隔 | ≤80μm |
Z方向線性度 | ≤+/-0.15%F.S |
分辨率 | 1920*1080 |
測量速度Hz（滿幅） | 3K |
輪廓數據處理方式 | 嵌入式FPGA+ARM |
工作溫度 | -35°~ 60° |
產品尺寸mm（長*高*厚） | 170*125*50 |
防護等級 | IP67 |
光源
對掃描儀而言，光源是非常重要的，因?yàn)楦泄馄骷纤惺艿降墓饩€，全部來自于掃描儀自身的燈管。光源不純或者偏色，會直接影響到掃描結果。例如再商場里看好了一件衣服，可是等到拿回家卻發現衣服的顏色與在商場里看到的顏色似乎不太一樣。這是因?yàn)楣庠醋兞耍覀兛吹降慕Y(jié)果自然有所不同。
A/D轉換器
A/D轉換器，將連續變化的模擬量轉換成離散的數字量，主要任務是將獲取的模擬電壓轉換成代表顏色或灰度值的數字。主要性能指標有轉換精度、轉換時間、輸入電阻等。
掃描儀主板
掃描儀主板一塊集成芯片為主，其作用是控制各部件協調一致地動作，如步進電機地移動等。主要職能是完成圖像數據轉換、向計算機傳送數字信息等?？刂茠呙鑳x地整個協調配合及對數據進行處理地整個工作。
機械轉動部分
機械轉動部分是指用來控制掃描頭前后移動地步進電機和托架，在主板對電機發出指令時負責掃描頭按軌道移動已完成掃描。
