跨幀相機

2022-03-08 15:23:19

次

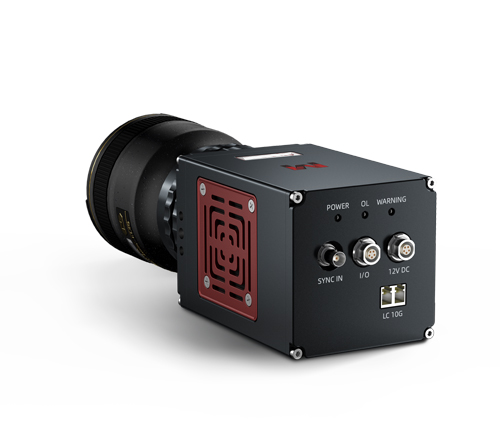

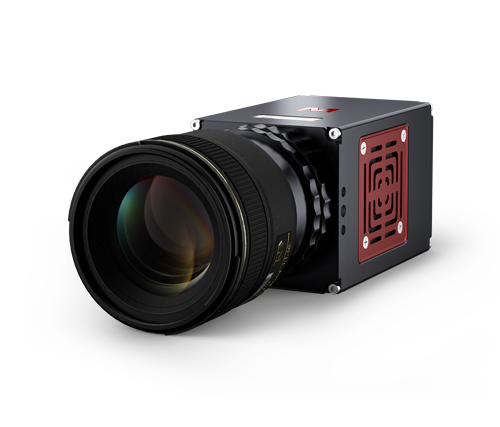

2F162PIV相機

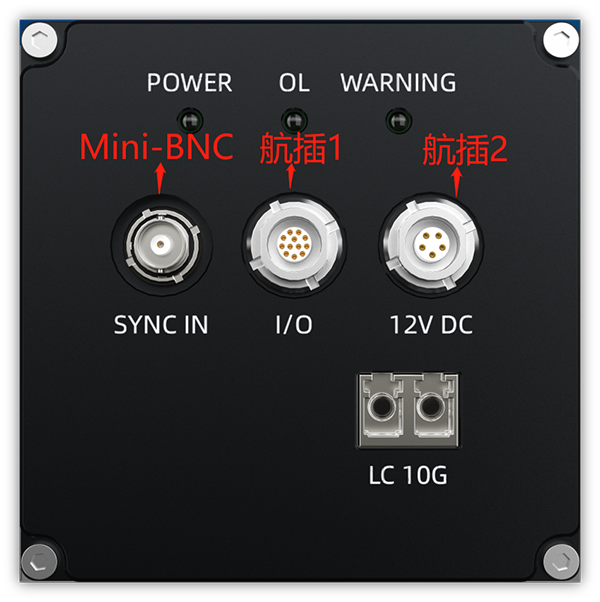

2.2接口定義：


項目	名稱	說明
1	航插①	功能：12VDC電源接口，從該端口給攝像機供電
2	航插②	功能一：同步輸出（SYNC_OUT,5V電平）
		功能二：觸發輸入（TRIG_IN，5V電平）
		功能三：4路PIV控制輸出（PIV_OUT#，5V電平）
		功能四：數字B碼（5V電平）（預留）
2	Mini-BNC接口	功能：同步輸入（SYNC_IN）
3	LC接口	功能：LC 10G單模雙芯光纖接口
4	POWER燈	（1）電源接通后1Hz閃爍指示CMOS正在訓練（2）常亮指示系統啟動正常，CMOS訓練通過（3）呼吸狀態標識為待機模式
5	OL燈	（1）常亮表示為在線（2）閃爍表示為數據傳輸
6	WARNING燈	（1）黃燈常量，CMOS訓練不通過（2）閃爍表示溫度異常

2.3 性能參數

分辨率	Full Resolution	4700*3400
像元尺寸	Pixel Size	3.9umx3.9um
幀率	Frame Rate	幀率	分辨率
		20FPS	4700*3400
		60FPS	1920x1080
		140FPS	640x480
		1065FPS	64×64
內存	Internal RAM	根據電腦分配內存確定
動態范圍	Dynamic Range	60dB
跨幀間隔	Inter frame interval	400ns
小曝光時間	Exposure Time	1us
快門	Shutter Mode	全局快門
色彩	Chrome	黑白(M) 彩色(C)
窗口采集	ROI	支持
電源	Power Supply	12V
接口	Interface	萬兆以太網
鏡頭接口	Lens Mount	F/K/E/C
相機接口螺紋	Camera interface thread	M45x0.5螺紋
功率	Power Consumption	< 14W
機械安裝接口	Mechanical installation interface	英制3*16螺紋1個，公制M6螺紋1個
尺寸 (不包括鏡頭)	Dimensions (W/O Lens)	106.5mm70mm70mm

2.4 賣點：支持ROI、低跨幀間隔、靈活存儲；

2.2.1 畫質：全畫幅分辨率4700*3400，全畫幅幀率20fps；

2.2.2 支持ROI：具備分辨率、幀率動態調整功能；

2.2.3 低跨幀間隔：適合絕大多數PIV應用場景

2.2.4 靈活存儲：相機傳輸為萬兆以太網，數據實時傳輸至電腦，存儲時間為所配置電腦分配內存，可靈活調整。

3.應用場景：

序號	領域	應用場景描述	解決方案	目標客戶
1	PIV/PTV	2D/3D流場測量	低速跨幀相機搭配低速雙脈沖激光器，配合像增強器進行火焰測量。	流體力學
2	PLIF	平面激光誘導	低速跨幀相機搭配低速雙脈沖激光器，配合像增強器進行火焰測量。	流體力學

5.2 配件：

→標配：2F162M×1 、萬兆網光纖×1、萬兆網卡×1、外出發線纜（BNC）×1；

→選配：F口鏡頭、萬兆網電腦、同步控制器、激光器、支架等
