DIC測量系統

產品特征
千眼狼高速攝像機DIC軟件可針對大視場5×5m進行高精度非接觸測量，精度≤1/100像素，支持輸出X/Y/Z方向位移，X/Y方向應變，形狀，泊松比等，適用于金屬、樹脂等各型材料的壓縮、拉伸、彎曲、加熱等測試，廣泛應用于材料力學、建筑土木等領域。

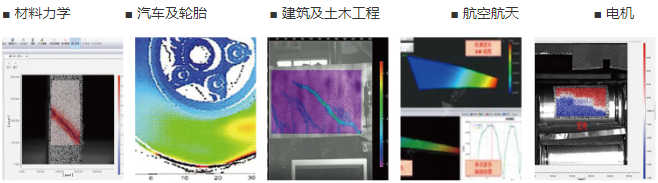

經典應用

技術參數

數字圖像相關法(digital image correlation DIC)，又稱數字散斑相關法，是將試件變形前后的兩幅數字圖像，通過相關計算獲取感興趣區域的變形信息。其基本原理是，對變形前圖像中的感興趣區域進行網格劃分，將每個子區域當作剛性運動。高速攝像儀再針對每個子區域，通過的搜索方法按預先定義的相關函數來進行相關計算，在變形后圖像中尋找與該子區域的互相關系數為大值的區域，即該子區域在變形后的位置，進而獲得該子區域的位移。對全部子區域進行計算，即可獲得全場的變形信息。由于該方法對實驗環境要求極為寬松，并且具有全場測量、抗干擾能力強、測量精度高等優點。

為了克服現有板料成形測定方法的不足,采用XJTUDIC三維數字散斑應變測量系統,實現了一種基于數字圖像相關法的板料成形測定新方法.首先,將測量系統架構在杯突試驗機上,記錄從試驗過程初始到破裂的一系列圖像,實現應變?cè)诰€、全場測定.然后,通過對破裂前的后一張圖像進行截線,擬合數據,對頸縮區域插值得到應變,從而繪制成形曲線圖.后,通過對SPCC36型號碳鋼材料板料件成形的測量,驗證了本文方法的可行性和有效性.
